G&G MG42(GMG42)の続き　バレル部分

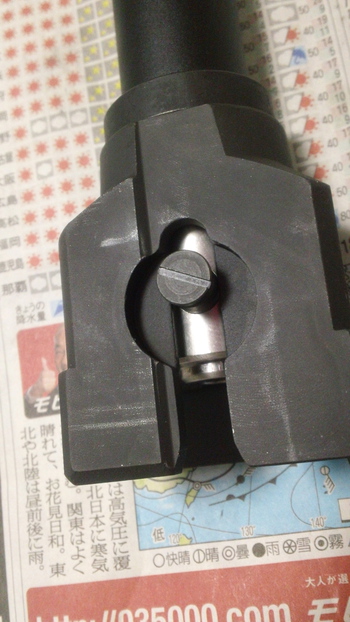

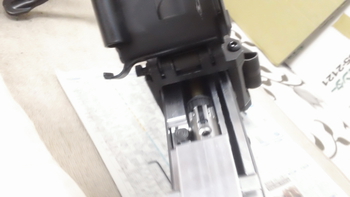

下の写真はバレルを外したところ　黒いボタンはインナーバレルリリースボタン　左上方から見たところ　右側にノズルが見えます。上方にはインナーバレルスライド用の溝が見えます。右上方から見たところ　黒いインナーバレルリリースボタンとインナーバレルスライド用の溝が見えます。アウターバレルリリース用蓋を開けたところ右前方から見たところ　真ん中の白い色のものはインナーバレル用のガイドレールです。インナーバレルのあるアウターバレル　後上方から見ていますアウターバレル右側アウターバレル左側　ちょうどこの切り欠きがリリースボタンに引っかかるようになり、本体に固定されます。インナーバレルのみを本体に固定するという面白いアイデアです。アウターバレル　下側後方のクローズアップ　この黒い突起をチャージングハンドルで引っ掛けて、インナーバレルのみを後方に引き、メカボのノズルにセットします。アウターバレル下側アウターバレルにはねじが切ってあり、給弾口側を回すとアウターバレルが引き抜けますインナーバレルの前部、スプリング固定部分インナーバレル後方部分　スプリングが見えます
バレルを入れ、蓋をし
チャージングハンドルを引くと、インナーバレルがセットされます。
